C# WinForms 기반 스태킹 설비 제어 소프트웨어

여러 공정과 모듈의 상태를 한눈에 확인하고 운전·점검 기능을 작업 흐름에 맞춰 제공하는 C# WinForms 기반 스태킹 설비 제어 소프트웨어 UI 사례입니다. 화면에서 확인되는 범용 기능과 설계 관점을 중심으로 소개합니다.



※ 고객사·제품 식별 정보, 레시피, 모션 파라미터 등 프로젝트별 세부사항은 공개 범위에서 제외했습니다.



전체 설비 흐름을 한눈에

메인 화면은 설비 레이아웃과 주요 상태를 함께 확인하도록 구성되어 있습니다. 공정 위치와 모듈 상태를 시각적으로 연결해 작업자가 현재 흐름을 빠르게 파악할 수 있도록 돕습니다.

설비 레이아웃 화면 예시



운전 메뉴와 작업 흐름

작업 흐름에 맞춰 수동 운전, 모델 티칭, 스택 레시피, I/O 모니터, 환경설정, MES 테스트, 택트 타임 등의 메뉴를 제공하는 화면입니다. 메뉴 표기는 UI 구성을 보여주며, 실제 연동 범위는 프로젝트별 사양에 따라 달라집니다.

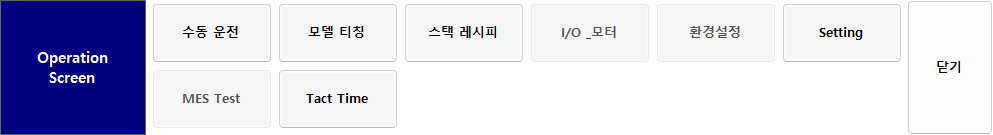

운전 메뉴 화면 예시



초기화와 모듈 상태 확인

초기화 화면은 스태킹 영역과 모듈별 상태를 구분해 보여줍니다. 시작 절차의 상태를 기능 단위로 나누면 작업자가 확인이 필요한 구간을 파악하고 점검을 이어가기 수월합니다.

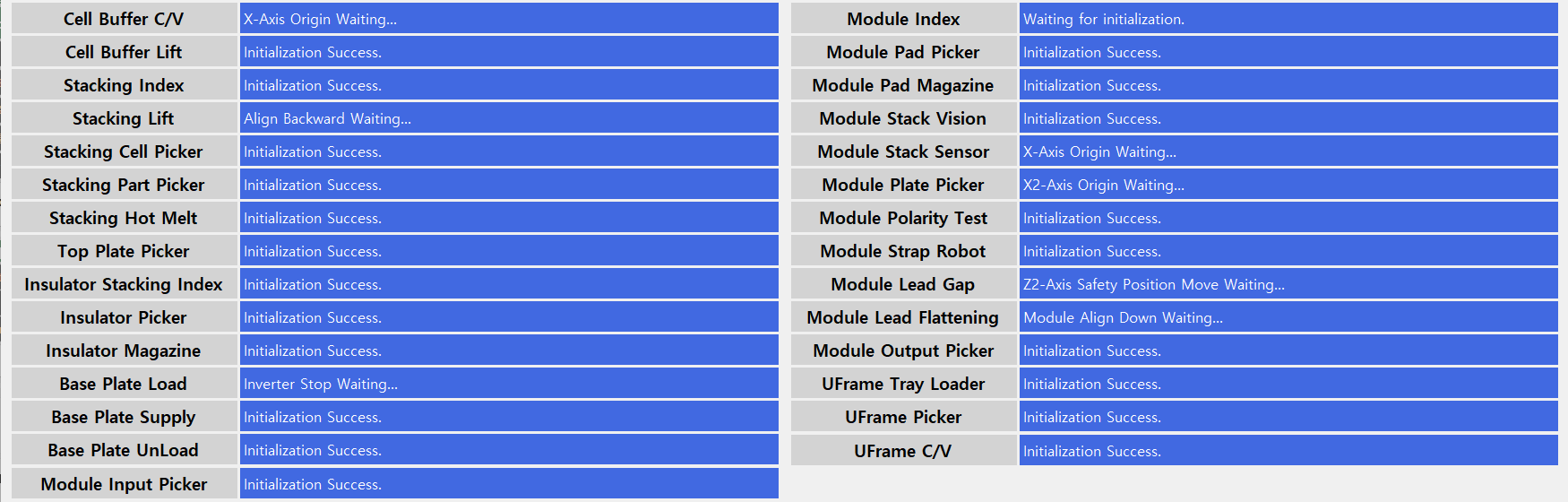

모듈별 초기화 상태 화면 예시



설계 포인트: 핵심 설계 포인트는 설비 배치와 모듈 상태의 연계, 작업 흐름에 맞춘 메뉴 구성, 모듈별 초기화 상태 표시, 그리고 UI와 실제 제어·안전 기능의 역할 구분입니다.

실제 운전 조건, 통신 방식, 제어기 구성, 인터록, 안전 회로는 장비 사양과 현장 요구에 따라 별도로 정의하고 검증해야 합니다. UI 화면은 안전 인증이나 안전 기능을 대신하지 않습니다.



마무리

본 사례는 C# WinForms 기반으로 설비 개요, 운전 메뉴, 모듈 초기화 상태를 정리한 제어 소프트웨어 UI 포트폴리오입니다. 현장 작업자가 필요한 상태를 빠르게 파악하고, 기능에 맞는 화면으로 이동할 수 있도록 정보를 구조화하는 데 초점을 두었습니다.
